減速比出力軸許容トルク一覧表

型式 TGMD	使用 モーターkw 1500〜 1800rpm	出力軸 許容 トルク kg-m	減速比
2050	0.2	4.0	1/48.9
2075		4.4	1/73.3
2100		6.7	1/97.8
2150		8.4	1/146.7
2200		10.0	1/195.6
2250		10.0	1/244.4
2300		10.0	1/293.3
4050	0.4	8.5	1/48.6
4075		11.7	1/72.98
4100		13.1	1/97.3
4150		15.9	1/141.1

型式 TGMD	使用 モーターkw 1500〜 1800rpm	出力軸 許容 トルク kg-m	減速比
4200	0.4	21.9	1/194.6
4250		23.0	1/243.3
4300		23.0	1/291.9
10050	0.75	19.1	1/52.5
10075		24.9	1/76.2
10100		28.4	1/105.1
10150		34.3	1/152.4
10200		47.3	1/210.2
10250		50.0	1/262.7
10300		50.0	1/315.3
20050	1.5	36.4	1/49.6

型式 TGMD	使用 モーターkw 1500〜 1800rpm	出力軸 許容 トルク kg-m	減速比
20075	1.5	47.0	1/74.4
20100		53.5	1/99.2
20150		67.0	1/148.8
20200		89.0	1/198.4
20250		113.0	1/253.0
30050	2.2	69.0	1/50.8
30075		83.4	1/76.2
30100		94.5	1/101.5
30150		112.5	1/152.3
30200		135	1/203.1
30250		160	1/253.8
※20300・30300も製作可能です。

※注：本表には短時間のピークロードに対する出力軸許容トルクを示してあります。

使用オイル・ダフニーメカニックオイル#320、スワルーブRO#320

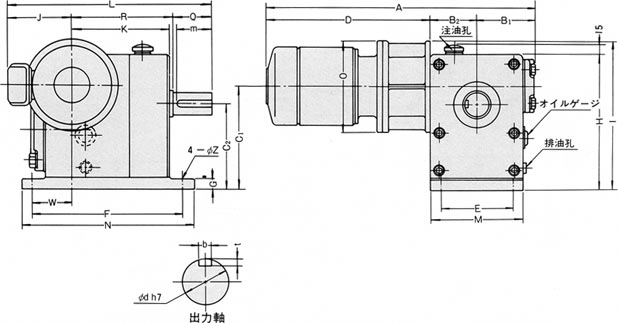

形式 TGMD	主要寸法																								重量 kg	油量 l
	軸高		ベース							出力軸					その他
	C1	C2	M	N	W	E	F	G	Z	Q	R	m	d	b×t	A	B1	B2	D	H	I	O	L	J	K
2000	114	94.5	120	182	42	96	160	11	11	42	108	38	25	7×4	391	62	52	277	148	194	160	230	80	105	25	0.32
4000	143.5	115	130	202	49	106	178	11	11	45	120	38	28	7×4	439	77	64	298	183	223.3	160	245	80	118	32	0.50
10000	173.5	140.2	156	221	51	126	197	12	13	50	138	45	35	10×4.5	519	90	77	352	222	273.5	200	323	135	135	54	1.1
20000	218	174.3	190	274	57	150	248	18	13	82	181	71	48	12×4.5	594	110	97	387	268	318	200	407	144	177	80	2.0
30000	263	213	320	290	66	270	240	30	30	82	217	71	50	12×4.5	704	146	131	427	328	388	250	453	154	211	128	3.0
