AV型(AVZ型/AVS型)

photo:AVZ型
▲AVZ型
photo:AVS型
▲AVS型
高速回転(600rpm〜2000rpm)がとれます。変速機部保護カバー付です。 E種横型モーターを使用し、軸受部に直接取り付け、コンパクトにしています。縦型(AVS)、横型(AVZ)があります。
型式説明
型式説明図


AV型出力軸回転数(rpm)、出力軸許容トルク(kg-m)一覧表

型式 使用モーター 出力軸回転数 出力軸許容トルク
50Hz 60Hz 50Hz 60Hz
AV(Z、S)-K 0.2kW 600〜2150 720〜2580 0.24〜0.07 0.20〜0.06
AV(Z、S)-S 0.4kW 560〜2250 672〜2680 0.49〜0.14 0.41〜0.12
AV(Z、S)-T 0.75kW 550〜2150 655〜2580 1.18〜0.29 0.98〜0.24
AV(Z、S)-U 1.5kW 650〜2300 775〜2740 2.07〜0.55 1.72〜0.45
AV(Z、S)-B1 2.2kW 680〜2380 815〜2850 2.84〜0.78 2.36〜0.65

AV型仕様書

型式 変速機 変速比 変速ベルト
RCVS
モーター 重量kg
AV(Z、S)-K VMK 1:3.5 160583 0.2kW 4P 全閉 19
AV(Z、S)-S VMAⅢ 1:4 250687 0.4kW 4P 全閉 29
AV(Z、S)-T VMAⅡ 1:4 310775 0.75kW 4P 防滴 40
AV(Z、S)-U VMAⅠ 1:3.5 310840 1.5kW 4P 防滴 57
AV(Z、S)-B1 VMB1 1:3.5 411063 2.2kW 4P 防滴 98

AVZ型

図面
型式 KM KE KG M E TN TZ TF KL N F1 F2 H HZ B C D G R Q d
AVZ-K 316 210 103 165 135 - 288 - 75 118 25 67 - 189 53 114 66 18 64 45 16
AVZ-S 395 286 109 200 165 - 343 - 95 140 28 80 - 241.3 62 146.3 102 20 80 50 18
AVZ-T 385 306 79 235 195 - 399 - 135 154 40 78 - 290.5 84 173.5 118 24 93 50 22
AVZ-U 431 336 95 270 230 - 422 - 144 180 50 90 - 335 100 218 118 28 113 50 24
AVZ-B1 504 410 94 354 310 - 516 - 154 246 62 138 - 423 118 283 110 32 150 60 28
型式 b t J1 L L1 E1 Z
AVZ-K 5 3 63 142 75 163 11
AVZ-S 5 3 104 159 95 202 13
AVZ-T 7 4 104 180 117 243 13
AVZ-U 7 4 104 202 117 261 13
AVZ-B1 7 4 104 250 140 315 15

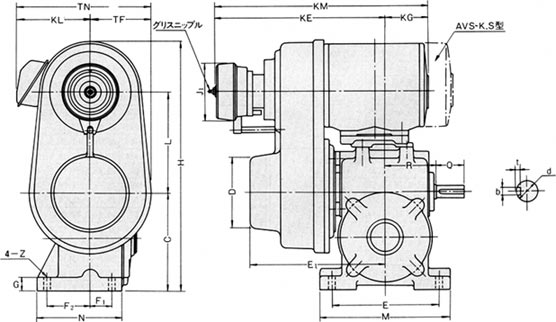

AVS型

図面
型式 KM KE KG M E TN TZ TF KL N F1 F2 H HZ B C D G R Q d
AVS-K 316 210 103 165 135 150 - 75 75 118 25 67 327 - - 114 66 18 64 45 16
AVS-S 395 286 109 200 165 190 - 95 95 140 28 80 394.3 - - 146.3 102 20 80 50 18
AVS-T 385 306 79 235 195 252 - 117 135 154 40 78 455.5 - - 173.5 118 24 93 50 22
AVS-U 431 336 95 270 230 261 - 117 144 180 50 90 523 - - 218 118 28 113 50 24
AVS-B1 504 410 94 354 310 294 - 140 154 246 62 138 659 - - 283 110 32 150 60 28
型式 b t J1 L L1 E1 Z
AVS-K 5 3 63 142 - 163 11
AVS-S 5 3 104 159 - 202 13
AVS-T 7 4 104 180 - 243 13
AVS-U 7 4 104 202 - 261 13
AVS-B1 7 4 104 250 - 315 15
