パワーユニット（開放型）
PDFダウンロード
VS型VW型VWVS・VWVR型VWD型VWDVS型VWR型

VS型

photo:VS型
▲VS型
型式説明
型式説明図

（ベルトカバーも取付けられます）



出力軸回転数（rpm）出力軸許容トルク（kg-m）一覧表

形式
VS 		使用モーター
KW 		ベルタ変速機型式
VM 		ベルト形式
RCVS 		出力軸軸受番号 出力軸回転数 出力軸許容トルク
50Hz 60Hz 50Hz 60Hz
K 0.2 K 160583 6203ZZ×2 600〜2150 720〜2580 0.24〜0.07 0.20〜0.06
S 0.4 AⅢ 250687 6204ZZ×2 560〜2250 672〜2680 0.49〜0.14 0.41〜0.12
T 0.75 AⅡ 310775 6205ZZ×2 550〜2150 655〜2580 1.15〜0.29 0.98〜0.24
U 1.5 AⅠ 310840 6206ZZ×2 650〜2300 775〜2740 2.07〜0.55 1.72〜0.45

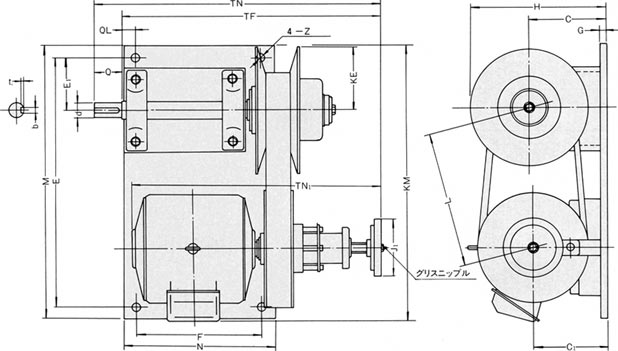

図面
形式
VS		 主要寸法 重量
kg
KM KE M E E1 TN TN1 TF N F H C C1 G QL Q d b t J1 L Z
K 302 61 300 260 38 300 316 275 202 160 178 118 93 14 6 45 16 5 3 63 142 11 18
S 304 77.5 340 290 64 416 402 373 240 190 228.5 151 106 15 7 50 18 5 3 104 159 13 28
T 394 91 370 320 62 449 386 398 280 220

269.5

 178.5 115 15 -1 50 22 7 4 104 180 15 38
U 415 91 383 353 71 499 430 442 290 250 314 223 130 23 -7.5 50 24 7 4 104 202 15 60
