弊社のヘルカルギャー減速機は別名ブロック減速機とも言います。ブロック減速機とは、その名の示すとおりブロックの如く積み上げてゆく構造をもっているので、つけた当社の商品名です。各シリーズの側面形状(軸間距離)を同一にし、容量・減速比の変化にともない軸方向の長さだけが変わるようになっています。
▲BRM型
歯車構成
1段減速機
2段減速機
3段減速機

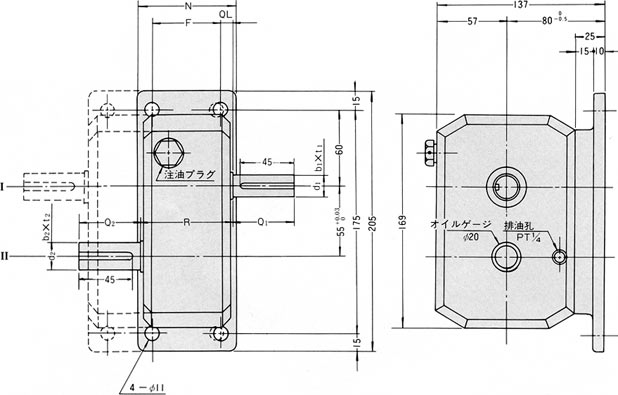

形式 BRM |
減速比 | 適用モーター KW |
出力軸許容 トルク kg-m |
出力軸 位置 |
d1 | b1×t1 | Q1 | d2 | b2×t2 | Q2 | R | QL | N | F | - | 油量 l |
重量 kg |
入力軸 換算GD² kg-cm² |
2-H | 1/2.000 | 0.4〜0.75 | 3.5 | Ⅱ | 18 | 5×3 | 50 | 22 | 7×4 | 50 | 74 | 9 | 80 | 56 | - | 0.15 | 8.3 | 7.75 |
3-H | 1/3.059 | 0.4 | 2.6 | 3.67 | ||||||||||||||
5-H | 1/5.091 | 0.2〜0.4 | 2.4 | 2.08 | ||||||||||||||
7- | 1/7.461 | 0.2 | 1.8 | 1.42 | ||||||||||||||
7-H | 1/7.429 | 0.4 | 6.1 | Ⅰ | 124 | 17 | 120 | 90 | - | 0.4 | 12 | 2.91 | ||||||
10-H | 1/10.182 | 0.2〜0.4 | 4.8 | 2.14 | ||||||||||||||
15-H | 1/15.273 | 0.2〜0.4 | 7.1 | 2.06 | ||||||||||||||
20-H | 1/20.024 | 0.2〜0.4 | 8.6 | 1.99 | ||||||||||||||
25- | 1/24.911 | 0.2 | 6.2 | 1.45 |
